硫酸钡晶体流水线定量灌装装置

来源：lj 发布日期 :2017-11-22 09:32 浏览：

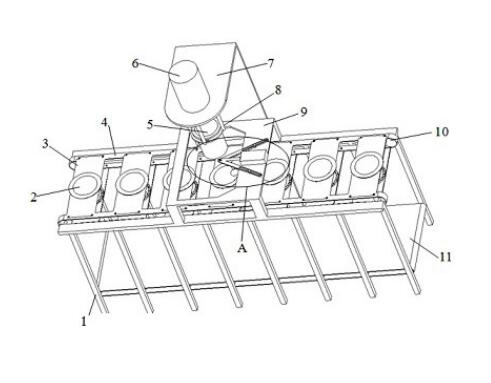

1 .一种硫酸钡晶体流水线定量灌装装置，传送支架（1）固定于地面上，在其下端安装了输送带（4），传送支架（1）的上端两侧则安装了传送带轮（10），所述传送带轮（10）之间通过传送带（4）连接，其特征在于：在传送支架（1）两侧的传送带（4）之间固定了软板（3），软板（3）中部开孔，孔部则放置了装料袋（2），传送带（4）的中部亦即装料袋（2）的正上方为喷吹机构架体（9），在所述喷吹机构架体（9）上安装了喷吹机构，喷吹机构的上方为称量筒（5），称量筒（5）通过重量传感器（12）与立杆（8）连接，立杆（8）的上端为侧架（7），侧架（7）上侧面固定供料灌（6）。2 .根据权利要求1所述的硫酸钡晶体流水线定量灌装装置，其特征在于：所述喷吹机构包括右侧滑杆（13）、固定销体（14）、喷吹气缸（15）和左侧滑杆（16）以及喷嘴（17），固定销体（14）与喷吹气缸（15）固定在喷吹机构架体（9）的上侧面，右侧滑杆（13）和左侧滑杆（16）一端上加工的滑槽则在固定销体（14）上滑动，另一端则与喷吹气缸（15）活塞杆的自由端同时铰接，在所述右侧滑杆（13）和左侧滑杆（16）的下方安装了喷嘴（17）。3 .根据权利要求1所述的硫酸钡晶体流水线定量灌装装置，其特征在于：所述软板（3）的中部加工有以圆孔，圆孔周边的厚度大于软板（3）的其余部位，在厚度大的部位上加工了指定数量的气孔，气孔与装料袋（2）直接接触。4 .根据权利要求2所述的硫酸钡晶体流水线定量灌装装置，其特征在于：所述右侧滑杆（13）和左侧滑杆（16）的一端加工有滑槽，另一端则加工有一圆
